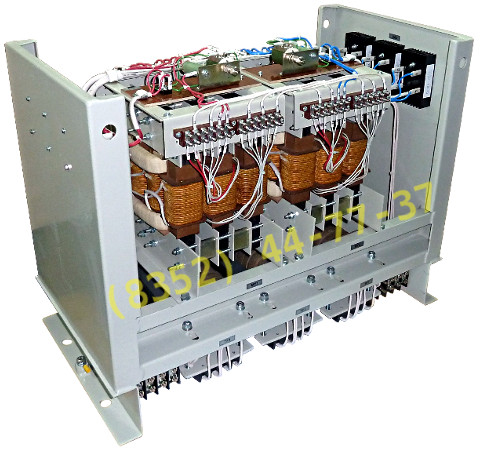

Блок магнитных усилителей ПДД-1,5В
 Блок трехфазных магнитных усилителей ПДД-1,5В с выходом на постоянном токе предназначен для управления возбуждения генератора в системе Г-Д карьерных экскаваторов ЭКГ-4,6Б, ЭКГ-5А.
Блок магнитных усилителей ПДД-1,5В изготавливается в открытом исполнении и предназначен для установки в дроссельной панели комплектного устройства ПГА-4402-42М1.
Блок магнитных усилителей ПДД-1,5В состоит из трех однофазных понижающих трансформаторов ТНА-75 ТР1, ТР2 и ТР3 общей мощностью 3,9 кВА, двух трехфазных магнитных усилителей УМ3П 25.25 А1 МУ1 и МУ2, двух блоков с диодами БД1 и БД2 и двух блоков смещения БС1 и БС2. Все узлы и детали размещены в металлическом каркасе.
Трансформаторы ТНА-75 имеют по две вторичные обмотки соединенные в звезду, каждая из которых питает магнитный усилитель УМ3П 25.25 А1 МУ1 и МУ2. В цепи нагрузочных обмоток усилителей включены диоды БД1 и БД2. Блоки смещения БС1 и БС2, питающие обмотки смещения 3Н-3К усилителей, подключены к диодам. Установка необходимых токов смещения производится при помощи резисторов 12СУ и 13СУ. Одноименные обмотки управления обоих магнитных усилителей включены встречно последовательно.
Блок магнитных усилителей ПДД-1,5В имеет два выхода на постоянном токе – «Выход 1» и «Выход 2». При отсутствии тока управления ток выхода каждого усилителя устанавливается равным половине своего номинального значения, что достигается соответствующей установкой величин регулируемых резисторов блоков смещения БС1 и БС2.
При увеличении тока в одной из цепи управления один усилитель размагничивается, а другой насыщается; при изменении полярности тока управления изменяется состояние усилителей.
Технические данные блока магнитных усилителей ПДД-1,5В
| Номинальное первичное напряжение, В |
220/380 |
| Номинальное напряжение вторичных обмоток трансформатора, В |
71,5 |
| Частота питающей сети, Гц |
50 |
| Ток нагрузки при ПВ=35%, А |
28 |
| Номинальная величина нагрузочного сопротивления (на один усилитель), Ом |
1,9 |
| Число обмоток управления |
6 |
| Масса, кг, не более |
150 |
| Габаритные размеры, мм |
700х375х550 |
|
