    Станция управления ПГА4402 - Панель №1 (контакторная)



    Станция управления ПГА4402 Панель №1 (контакторная)
    Габаритные размеры Панели №1 (контакторная).

    Масса 130кг.

    Станция управления типа ПГА 4402-42М1 состоит из двух панелей открытого исполнения - панели №1 (контакторная) и панели №2 (дроссельная). На панели №1 размещены контакторы КПВ-604 / МК6-10 и МК1-20 / МК2-20 /МК3-10, реле РПГ-9 / РЭВ-813, выключатели, резисторы, блоки температурной стабилизации, блоки токовой отсечки БТОН, БТОВ и БСТВ. В схемах управления электроприводами подъема, поворота-хода и напора предусмотрены реле защиты и автоматики.

    В схемах предусмотрена система температурной стабилизации характеристик электроприводов, основанная на поддержании постоянными стопорных токов и токов возбуждения двигателей электроприводов механизмов подъема, напора и поворота независимо от температуры машин. Температурная стабилизация стопорных токов осуществляется при помощи полупроводниковых блоков токовой отсечки БТОП, БТОН и БТОВ, устанавливаемых на каждый электропривод. В блок токовой отсечки БТОП подается сигнал, пропорциональный заданию на приводе подъема, обеспечивающий одинаковую величину стопорного тока во всех положениях командоконтроллера.

    Стабилизация токов возбуждения осуществляется полупроводниковым блоком стабилизации токов возбуждения БСТВ, действующим на обмотку возбуждения возбудителя. Поддержание постоянства стопорных токов и токов возбуждения двигателей обеспечивает высокую точность стабилизации стопорных моментов приводов.



    Ниже приводятся фотографии различных исполнений контакторной панели.

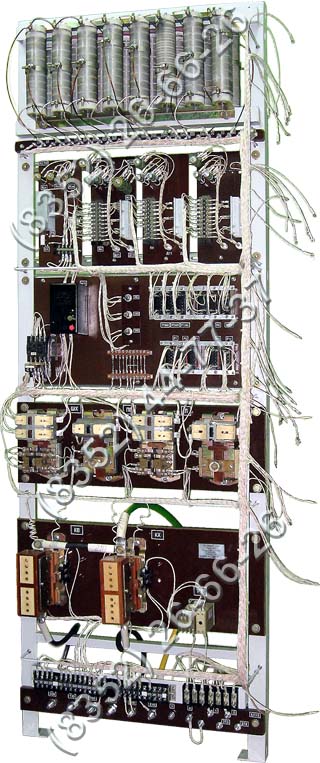

    ЭКСКАВАТОРНАЯ КОНТАКТОРНАЯ ПАНЕЛЬ СТАНЦИИ УПРАВЛЕНИЯ ПГА-4402-42М1 ЭКГ-5А

    Вариант исполнения контакторной панели №1 станции управления ПГА-4402-42М1 на силовых контакторах КВ и КХ выполненных на контакторах МК6-10

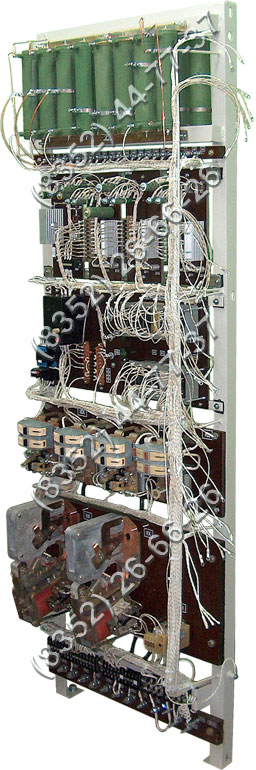

    ЭКСКАВАТОРНАЯ КОНТАКТОРНАЯ ПАНЕЛЬ СТАНЦИИ УПРАВЛЕНИЯ ПГА-4402-42М1 ЭКГ-5А

    Вариант исполнения контакторной панели №1 станции управления ПГА-4402-42М1 на силовых контакторах КВ и КХ выполненных на контакторах КПВ-604
