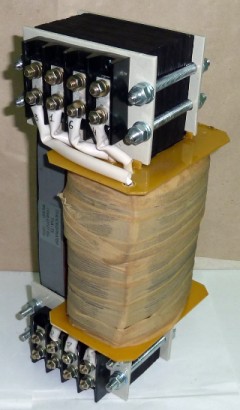

Трансформатор ТНА-75 (понижающий) для магнитного усилителя ПДД-1,5В
 Трансформатор ТНА-75 представляет собой однофазное статическое электромагнитное устройство, состоящее из катушки с тремя индуктивно связанными обмотками, расположенной на ферромагнитном сердечнике.
Понижающий трансформатор ТНА-75 предназначен для питания силовых цепей магнитных усилителей УМ3П 25.25 А1 и устанавливается в блок магнитных усилителей ПДД-1,5В. На один блок магнитных усилителей ПДД-1,5В устанавливается 3 трансформатора ТНА-75.
Основные технические данные и характеристики
трансформатора ТНА-75:
Маркировка
выводов |
Номинальные данные |
Режим холостого хода |
| Uн, В |
Iн, А
при ПВ 35% |
Uхх, В |
Iхх, А
не более |
| 1-3 |
220 |
- |
- |
0,2 |
| 4-5 |
36 |
28 |
40 |
- |
| 6-7 |
36 |
28 |
40 |
- |
Масса 22кг.
Принципиальная схема трансформатора ТНА-75:
 |
