Командоконтроллеры ЭК-8212А и ЭК-8213А
Командоконтроллеры ЭК8212 и ЭК8213 применяются в цепях управления электроприводами для регулирования тока путем соответствующих подключений и отключений резисторов в их цепи, а также для изменения направлений прохождения тока в задающих обмотках усилителей. Это приводит к регулированию частоты вращения двигателей главных рабочих механизмов и изменению направления их вращения. Таким образом, командоконтроллер ЭК-8212А и ЭК-8213А предназначен для управления приводами подъема и напора в экскаваторах ЭКГ-8 и ЭКГ-10.

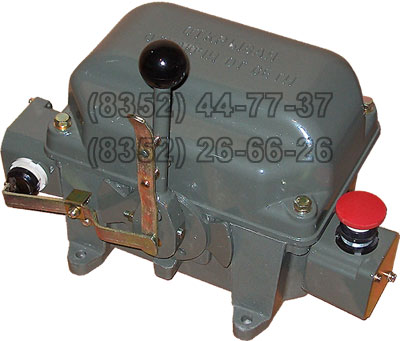

Конструктивно командоконтроллер ЭК-8212 и ЭК-8213 состоит из комплекта контакторных элементов, замыкающихся и размыкающихся при помощи кулачковых шайб, расположенных на валу контроллера. Вал вместе с кулачковыми шайбами с помощью педалей, связанных с ним, может вращаться в обе стороны от нулевого положения педалей. Аппараты имеют по 6 контактных устройств с наибольшим числом положений 3-0-3.КОМАНДОКОНТРОЛЛЕР ЭК-8212 и ЭК-8213
Коммутационная способность контактных устройств командоконтроллеров ЭК-8200
Номинальное напряжение, В |
Допустимый длительный ток, А |
Включаемый ток, А |
Отключаемы ток при индуктивной нагрузке, А |
Переменное напряжение |
Постоянное напряжение |
Постоянное напряжение, В |
Переменное напряжение |
110 |
220 |
440 |
До 500 В |
до 500 |
10 |
50 |
25 |
2,5 |
1,5 |
0,5 |
16 |
На всех экскаваторах принято, чтобы положениям рукоятки командоконтроллера ЭК-8212 и ЭК-8213 От себя (Назад) соответствовал спуск ковша, а положениям На себя (Вперед) - его подъем. Наклон рукоятки командоконтроллера напорного механизма От себя (Назад) соответствует движению рукояти с ковшом вперед (в забой), а - На себя (Вперед) обратному движению рукояти из забоя.Командоконтроллер ЭК-8212А У2 и ЭК-8213А У2
На экскаваторе типа ЭКГ-8 для привода подъема и напора применяются командоконтроллеры ЭК-8203, а на экскаваторе ЭКГ-8И для привода подъема - командоконтроллер типа ЭК-8212А, напора - ЭК-8213А. КОМАНДОКОНТРОЛЛЕР ЭК8213А И ЭК8212А |
